众所周知，图纸在软件之间进行交互，就有可能因为兼容问题出现各种状况。

其中比较常见的是图纸打不开、图形不显示或者显示有差异、数据丢失等，不常见的望Sir就不一一列举了，因为很多时候会受使用场景、硬件设备等因素影响，具有随机性。

今天针对数据丢失这种情况，望Sir总结了几种可能出现的原因以及解决方法，如果刚好对症，那么大家可以下药了。

外部参照丢失

通常是因为外部参照或者光栅图像等的缺失，或者路径不对。

如果你在图纸中插入了外部参照、光栅图像或者PDF/DWF/DGN等底图，打开图纸却不能找到这些参照文件时，那么这部分图形肯定是无法显示的。

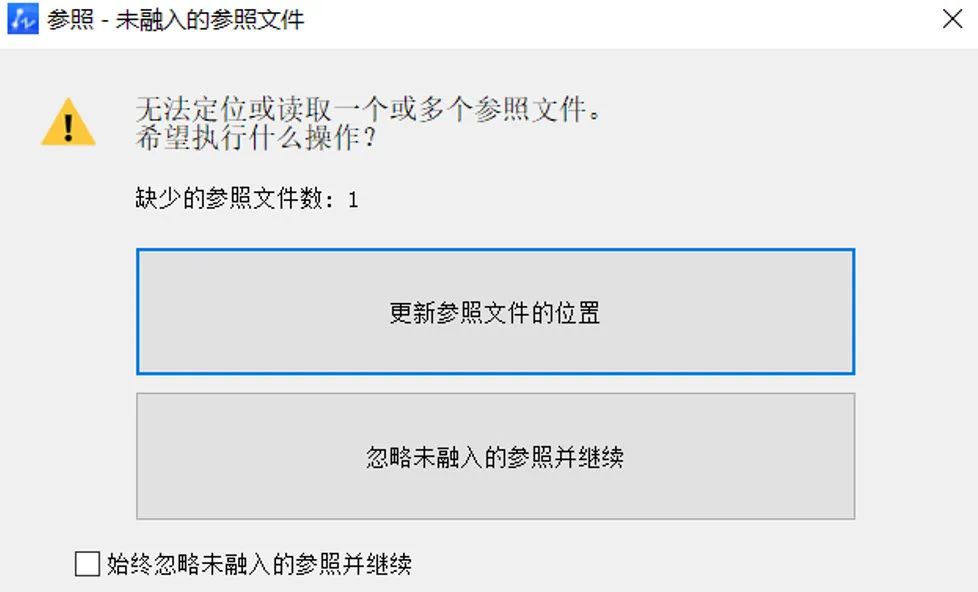

并且在打开图纸会提示【参照-未融入的参照文件】对话框，如下图所示：

这个时候，你可以选择进行外部参照对象路径替换，具体的操作步骤如下：

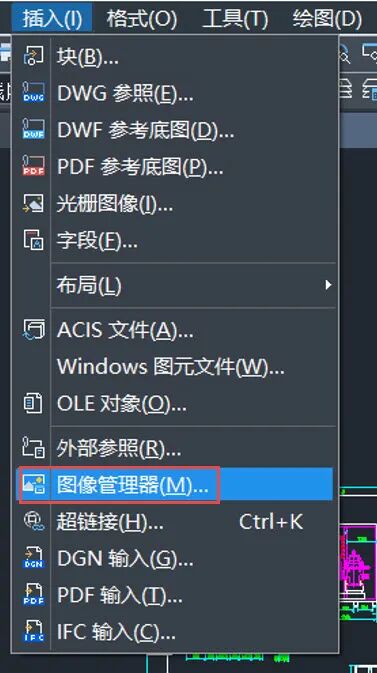

1、打开中望CAD，找到【插入】-【图像管理器】并打开。

2、在图像管理器界面找到相应的参照名，查找和替换对应的参照对象路径即可。

字体缺失问题

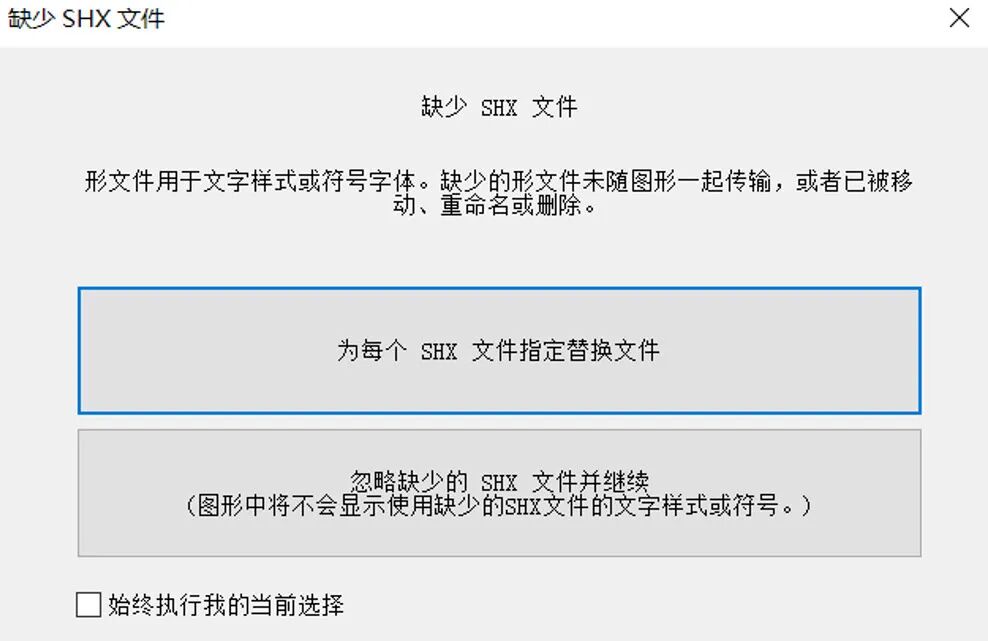

这是非常常见的一种情况，当图纸打开时，发现有些字体不显示或者显示为问号，大概率是因为缺少字体，如下图：

分享一个字体替换的详细操作步骤：

1、先了解清楚缺少的是什么字体。

在上图中，点【为每个 SHX 文件指定替换文件】，会在弹出的菜单中找到所缺少的字体。

如果你把提示框关闭了，那就需要重新唤起，不然你不知道缺少了什么字体。

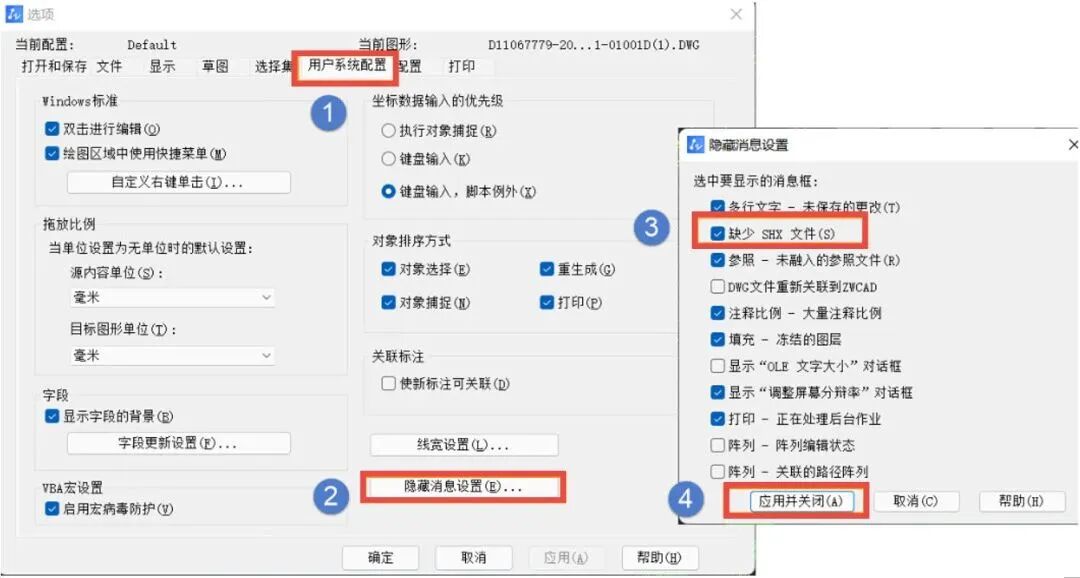

使用OP命令打开选项对话框，选择【用户系统配置】标签栏，点击【隐藏信息设置】按钮，在弹出【隐藏信息设置】对话框中勾选【缺少SHX文件】选项，点击【应用并关闭】退出设置，即可重新调出缺少字体提示对话框。

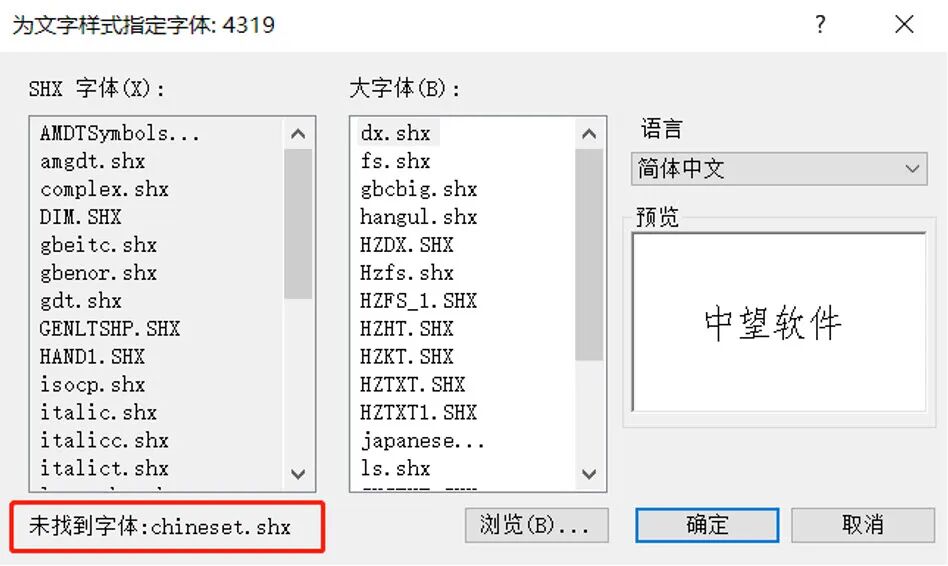

2、找到相应字体或用其他字体替换

根据提示框，知道所缺少的字体后，建议优先选择对应的字体下载，放到CAD安装目录fonts里，如果找不到对应的字体，则建议优先选择 gbcbig.shx大字体或者其他大字体进行替换。

以上两种方法均可以让图纸正常显示。

代理对象未显示问题

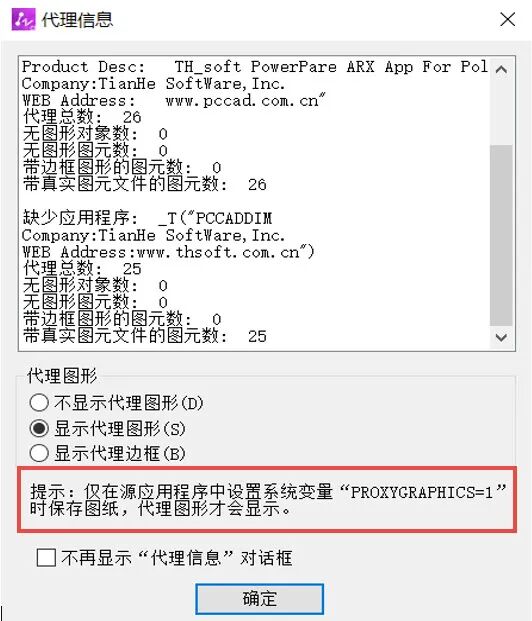

当打开的图纸中含有其他专业插件绘制的自定义对象时（这些对象被定义为代理对象），则会弹出【代理信息】提示框，如果你不小心勾选了【不显示代理图形】，并且同时勾选了【不再显示“代理信息”对话框】，那么下次打开类似图纸，就会缺少代理对象。

注意：仅在源应用程序中设置系统变量【PROXYGRAPHICS=1】时保存图纸，代理图形才会显示。

打开代理图形显示的详细操作步骤：

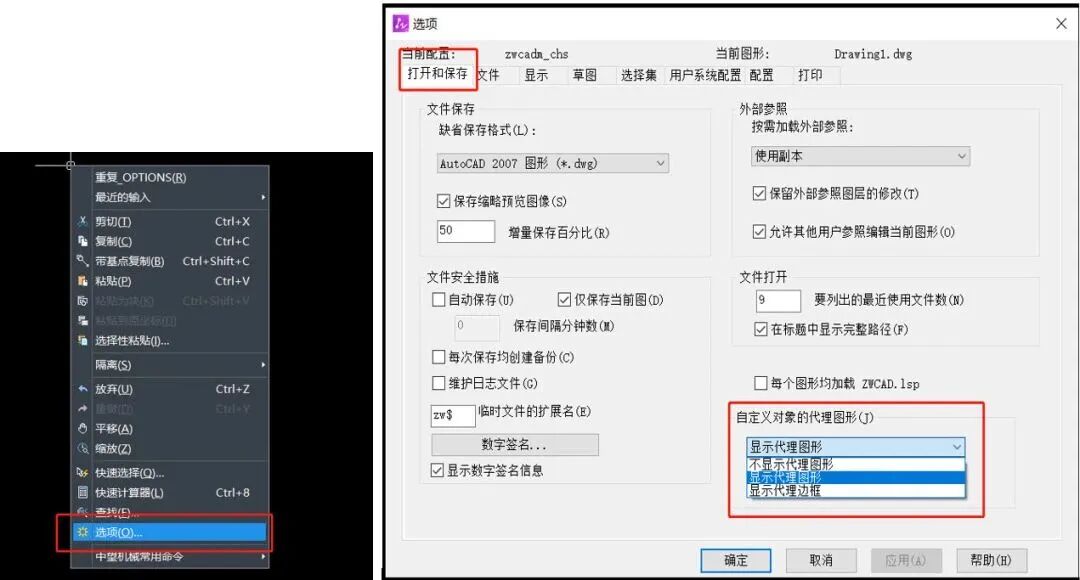

1、打开中望CAD，空白处右键，找到【选项】。

2、在选项界面找到【打开和保存】，右下角下拉菜单选择【显示代理图形】即可。

文件损坏问题

文件损坏的原因有很多，通常我们优先借用软件本身的功能进行修复。

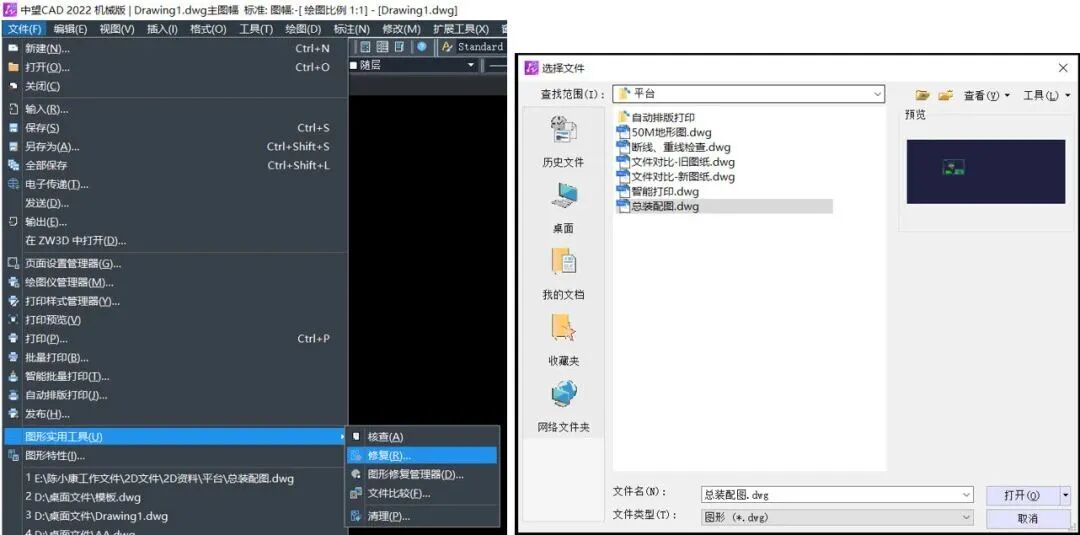

1、打开中望CAD，找到【文件】-【图形使用工具】-【修复】功能。

2、选择需要修复的图纸，点击【打开】即可实现图纸的修复。
