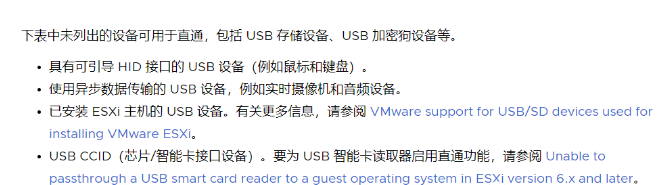

最近我的一个客户就不断抱怨其一个业务需要使用银行的USBKey，采用的方式是最常见的方式，就是USB穿透方式（USB Pass Through）,首先需要esxi主机可以识别这个设备，然后再将这个设备配置给对应的虚拟机，操作也不麻烦，先在主机上插入USB设备，然后在存储设备进行扫描识别，虚拟机需要配置好USB控制器，最后将这个设备添加给虚拟机，这时USB设备和虚拟机间是通过软件（Arbitrator）进行连接的，所以带来的好处是支持vMotion，但也存在兼容性的问题，原厂的KB就明确指出：

https://kb.vmware.com/s/article/1021345?lang=zh_CN

       这里就已经明确说明这五类设备是不支持的，而银行USBKey大多都是USB CCID  (Integrated Circuits Cards Interface Device)，所以不被USB穿透支持很容易理解。

        很快我就想到，既然这种通过软件的将主机的USB设备连接到虚拟机的方式，那么就可以考虑通过硬件的连接方式来连接，就是常说的PCIE Passthrough, 利用Intel Directed I/O可以将USB控制器的PCIE插槽分配给虚拟机，这样就可以实现虚拟机的硬连接USB控制器，可以避开上述软连接的局限。

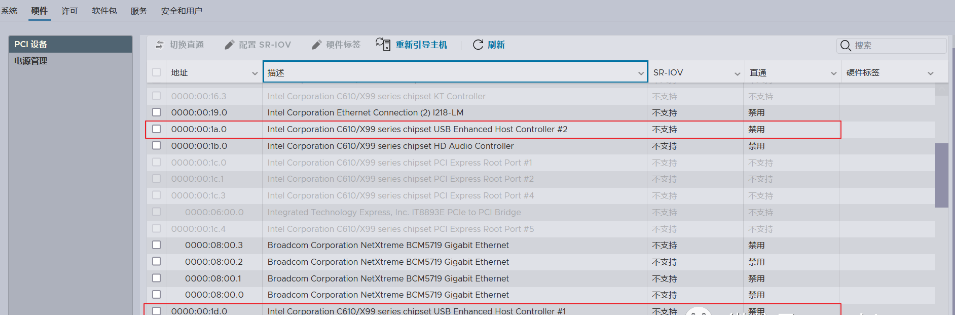

        我首先想到的是在我的HP Z440工作站上进行测试，我发现主板是是有两个USB控制器，也可以配置直通

但是测试发现虽然虚拟机可以识别USB控制器，但无法识别插入的USB设备，我试了很长时间，也不得其解，后来用google查询，发现原因是主板上的USB控制器上往往已经连接了一些esxi使用的设备，比如键，盘鼠标和光驱等，所以存在问题，这种情况下，应该为服务器配置独立的USB扩展卡，也就是USB控制器。

        于是我查询了不少资料，发现这个扩展卡价格不到百元，大部分是3个厂商，NEC, Asmedia(祥碩), VIA，NEC的瑞萨历史最久，而且在很多OS中是免驱动的，所以我就下单买了个相对便宜的双口的：

   Z440上刚好有个PCIE X1是空的，esxi的版本是7.0 u3n，这样具备了测试条件，估计朋友们也会遇到这样的情形，下面我说详细些。

1.需要在服务的BIOS中打开Intel Directed-IO，这个功能也常常简称为intel VT-d，这个是先决条件。

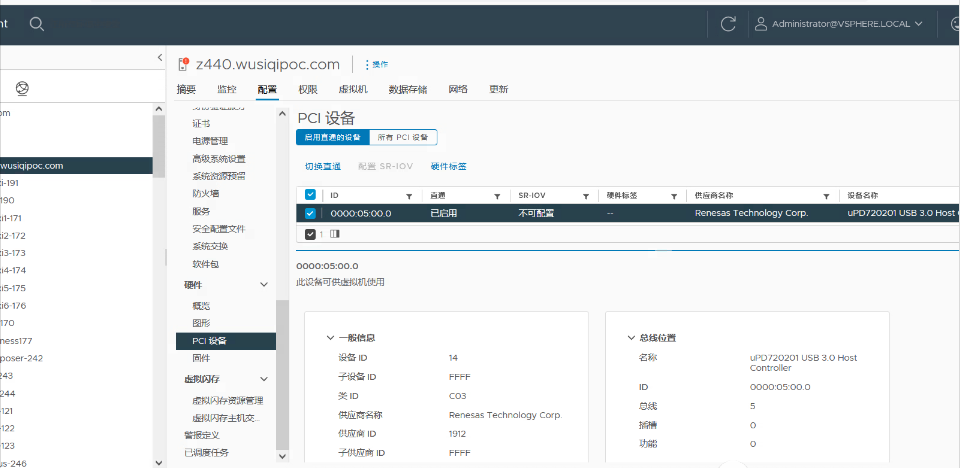

2.独立的USB控制器设置为pass through 模式，在我的环境中

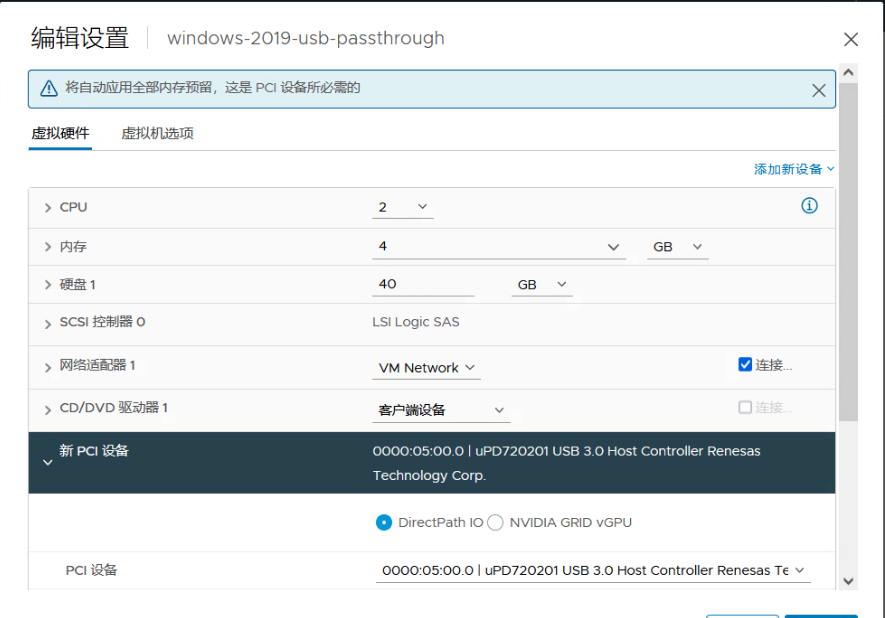

3.下面就是将这个直通的USB控制器分配给虚拟机，我的案例用了一个windows 2019，这个是我客户的环境

  在更早的esxi版本中，都要求将虚拟机将设置内存的100%预留，否则无法开机，在我的测试环境中并不需要这样配置，虚拟机就可以正常开机，我还没有确实是否是esxi 7.0就没有这样的要求。

4.虚拟开机后，我的环境中，windows 2019无需任何配置，就可以识别这个USB控制器

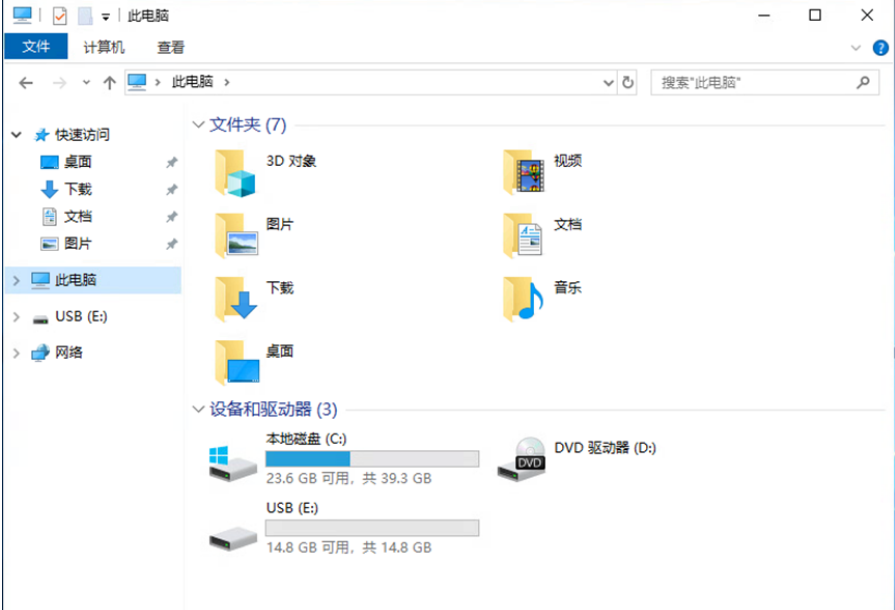

插入一个U盘，可以马上轻松识别

 为了模拟真实的场景，我找出尘封已久的工行U盾

用工行的网银助手安装我所有的软件后，就可以正常使用了

  只是证书已经过期，密码好像已经记不得了！

        当然采用这种方式也是有代价的，就是虚拟机被绑定在这台服务器上，无法迁移，不过还好，困扰多时的客户接受这个方案。
